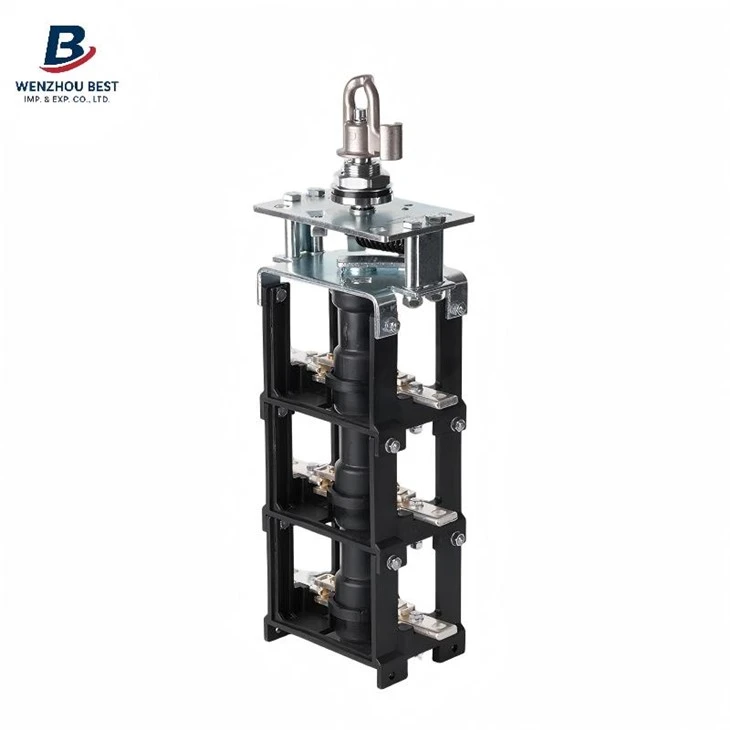

Interruptor seccionador con carga IEEE de 2 posiciones, 24 kV, 630 A, 3P
ElInterruptor seccionador con carga sumergido en aceite trifásico de 24 kV 630 Aestá diseñado para sistemas de distribución de energía de media-tensión que requieren un control de carga trifásico-confiable dentro de transformadores llenos de aceite-. Diseñado para una interrupción de corriente eficiente y operaciones de conmutación seguras, este interruptor proporciona una excelente resistencia eléctrica y estabilidad operativa en aplicaciones industriales y de servicios públicos exigentes.
Características clave
El sistema de contacto del interruptor de Wenzhou Best adopta un tipo de contactos flotantes de doble-puente. Los contactos móviles y estáticos tienen un excelente rendimiento de contacto, con baja resistencia y gran capacidad de transporte de corriente-. Todos estos contactos están hechos de cobre T2 equivalente a cobre C1100.
Las carcasas están hechas de BASF PBT de Alemania.
Parámetro técnico
|
Artículo |
Valor |
|
Tensión nominal |
25kV |
|
Corriente nominal |
630A |
|
Frecuencia de potencia |
60Hz |
|
Corriente termoestable nominal |
25 kA / 4 segundos |
|
Corriente dinámica nominal |
63kA |
|
Tensión soportada de impulso |
|
|
Tierra entre fases a través de contactos abiertos |
125kV 145kV |
|
Resistencia a la frecuencia de alimentación (1 min) |
|
|
Tierra entre fases a través de contactos abiertos |
55kV 60kV |
|
contacto vida mecanica |
Mayor o igual a 2000 veces |
Aplicaciones
- Transformadores montados sobre plataforma-
- Sistemas de distribución principal en anillo.
Ventajas
Materia prima
El eje central y la carcasa están-moldeados por compresión utilizando materias primas de BASF Alemania; Este conjunto de eje central y carcasa de alto-rendimiento evita eficazmente que los arcos eléctricos generados durante el contacto rompan la carcasa. Estabilidad de interrupción del arco mejorada.
Producto de otra marca, imágenes de la manguera perforada por arco eléctrico.
Fiabilidad operativa mejorada
La estructura de conmutación sumergida en aceite ayuda a minimizar la erosión de los contactos y mejora la capacidad de interrupción eléctrica durante las operaciones de conmutación.
Costos de mantenimiento reducidos
El diseño sellado protege los componentes internos de la contaminación ambiental, lo que ayuda a reducir la frecuencia del mantenimiento y el tiempo de inactividad.
Por qué los clientes eligen nuestros interruptores seccionadores bajo carga
- Informe de prueba de tipo de terceros según la norma IEEE
- Entrega rápida y soporte de personalización OEM
- Equipo de soporte técnico experimentado
- Casi 18 años de desempeño estable en Texas, EE. UU.; Proyectos de servicios públicos en Arabia Saudita y Oriente Medio
Basado en conceptos de aplicación práctica ampliamente vistos en productos de Eaton y enfoques de ingeniería de componentes de transformadores utilizados por Prolec Transformers y Maddox Transformer, nuestro interruptor enfatiza:
- Interrupción confiable de carga de voltaje medio-
- Conmutación segura bajo aislamiento de aceite
- Alta compatibilidad con los sistemas de distribución modernos.
Recomendaciones de instalación
Hay dos métodos de instalación para las opciones: instalación con poste con tornillos de cuatro-orificios e instalación con pasadores.
